鈑金的折彎，是指改變板材或板件角度的加工。如將板材彎成V形，U形等。一般的情況下，鈑金折彎有兩種方法：一種方法是模具折彎，用于結構比較復雜，體積較小、大批量加工的鈑金結構；另一種是折彎?rùn)C(jī)折彎，用于加工結構尺寸比較大的或產量不是太大的鈑金結構。目前公司產品的折彎主要采用折彎?rùn)C(jī)加工。這兩種折彎方式有各自的原理，特點以及適用性。
1.1.1模具折彎：
對于年加工量在5000件以上，零件尺寸不是太大的結構件(一般情況為300*300)，一般考慮開沖壓模具加工。
1.1.1.1常開折彎模具

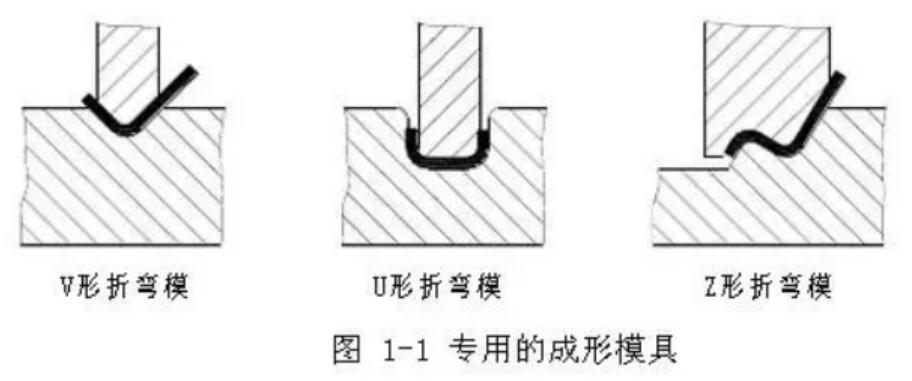

常用折彎模具，如圖1-1所示：為了延長模具的壽命，零件設計是盡可能采用圓角。
過小的彎邊高度，即使用折彎模具也不利于成形，一般彎邊高度L>=3t(包括壁厚)。
1.1.2折彎?rùn)C(jī)折彎
折彎?rùn)C(jī)分普通折彎?rùn)C(jī)和數控折彎?rùn)C(jī)兩種。精度要求較高，折彎形狀不規則的鈑金折彎一般用數控折彎?rùn)C(jī)折彎，其基本原理就是利用折彎?rùn)C(jī)的折彎刀(上模)、V形槽(下模),對鈑金件進行折彎和成形。
優點:裝夾方便，定位準確，加工速度快；缺點：壓力小，只能加工簡單的成形，效率較低。
1.1.2.1成形基本原理
成形基本原理如圖1-2所示：
1） 折彎刀（上模）

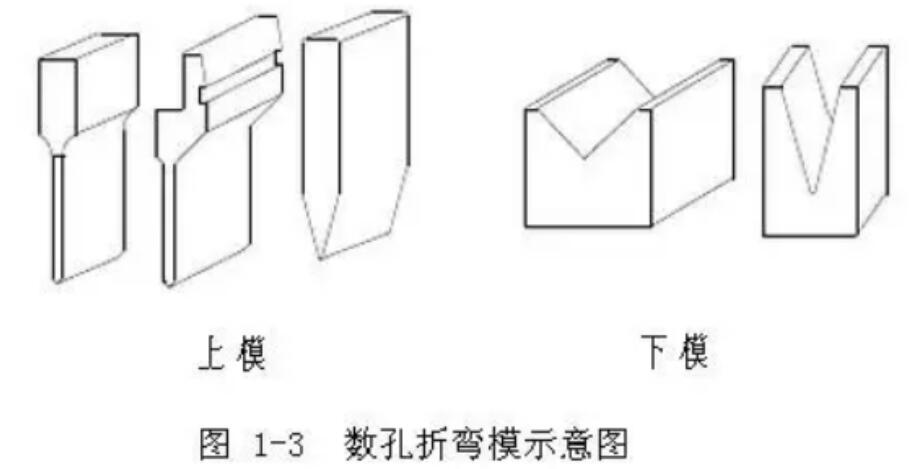

折彎刀的形式如圖1-3所示，加工時主要是根據工件的形狀需要選用，
2） 下模一般用V=6t（t為料厚）模。
影響折彎加工的因素有許多，主要有上模圓弧半徑、材質、料厚、下模強度、下模的?？诔叽绲纫蛩?。見圖1-3左邊為上模，右邊為下模。
